Filtro attivo DC

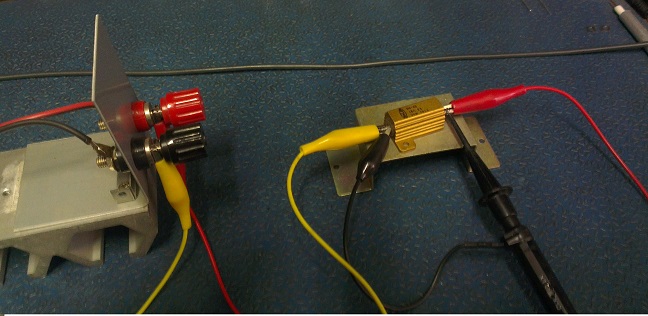

Foto del ns. Filtro attivo DC ( si vede soltanto la parte di output anche se il filtro è complesso per ovvi motivi di riservatezza tecnologica ). Il filtro attivo in questione è un prototipo nella versione definitiva da 30 Ampere, che alimenta un carico con 5 Ampere di assorbimento.
Sopra un filmato che evidenzia la differenza tra il ripple prodotto prima del ns. filtro Attivo DC e dopo il filtro mentre l' alimentatore eroga 5 Ampere sul carico. La traccia superiore mostra il ripple prodotto all'uscita dell' alimentatore professionale e la traccia inferiore il ripple dopo il filtraggio ( completamente assente da qualsiasi disturbo ) . Tutte e due le tracce sono con sensibilità dell' oscilloscopio
massima ed identica. Il filtro Attivo DC nella foto è ad alta potenza ( 30 Ampere ) e non è quello inserito nel ns. oscillatore di clock che per la bassa potenza assorbita è molto più piccolo. Ritorno Ultra low Jitter Clock
