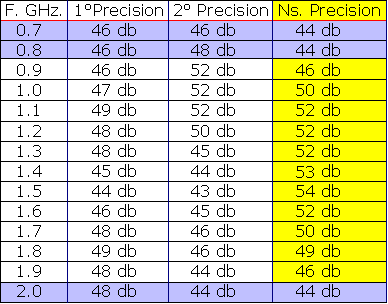

Tabella
I valori di Return Loss della Tabella sono relativi a misurazioni fatte a frequenze fisse.
Viene utilizzato un Directional Coupler ad elevata direttivitā ( HP 776D )
e il livello di Retutn Loss č misurato utilizzando un Analizzatore di Spettro.
Dello stesso, dopo il preriscaldamento viene controllata la precisione di misura della scala verticale 10 db/div. dal livello di riferimento sino al livello base di rumore.
I valori delle misure si riferiscono alla migliore posizione di avvitatura dei connettori delle terminazioni in quanto non disponiamo di connettori APC N.
Va precisato che il Directional Coupler 776D della HP ha come caratteristica di risposta in frequenza 940 - 1995 MHz. Le misure fuori range sono quindi indicative.
Ns. Precision = nostra Precision load (valori delle tabelle a dx)

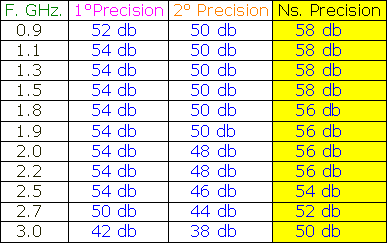

La seconda tabella č stata realizzata utilizzando lo stesso metodo di misura di cui sopra, ma utilizzando un ponte direzionale HP 86205A. Setup di misura
Le Precision contrassegante con 1° e 2° si riferiscono a Precision di marche assai note.

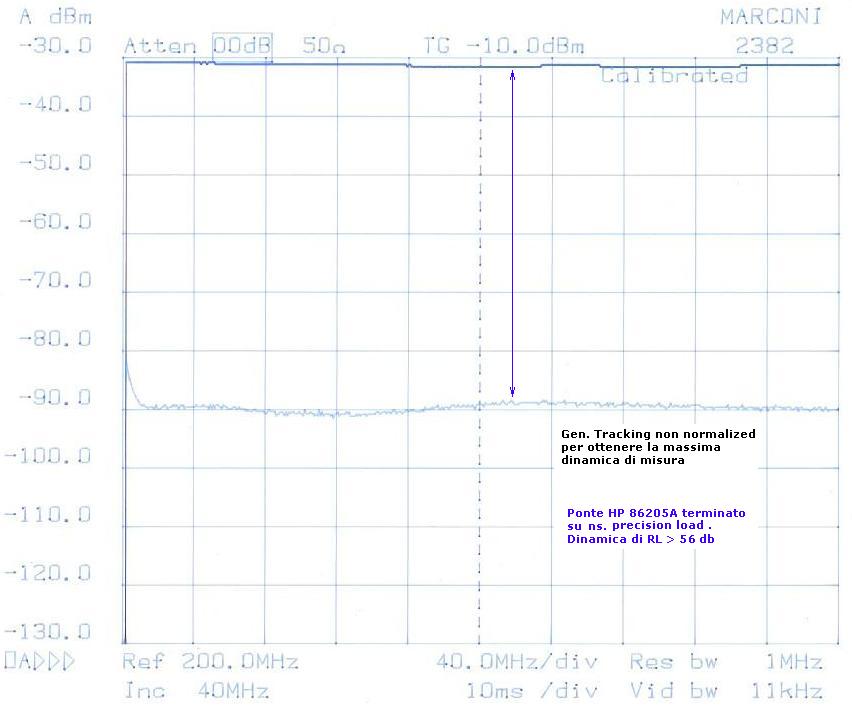

Questo grafico rappresenta la dinamica di misura di RL fino @ 400MHz. con Analizzatore di spettro e tracking generator della Ns. Precision. Per avere la massima dinamica di misura non viene normalizzato il TG.

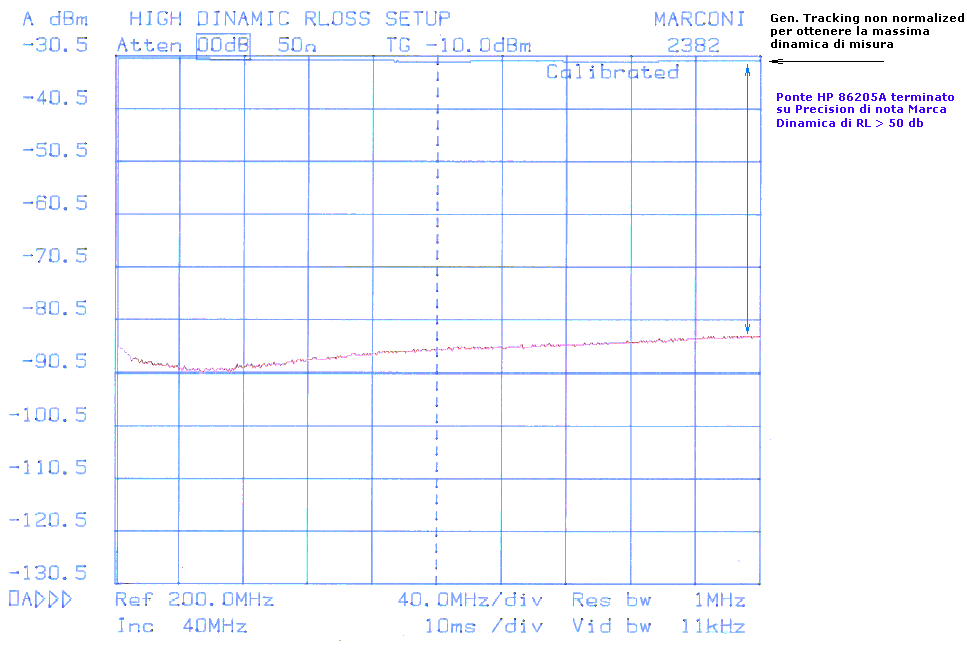

Il grafico sopra rappresenta la stessa misura di RL fino @ 400MHz con una Precision Reference di notissima marca.

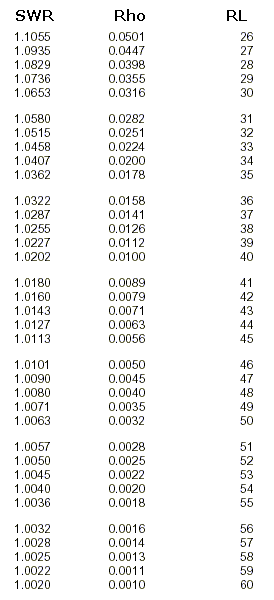

Tabella di equivalenza
